Modül LED

Name: Modül LED
Brand: Kayled

KAYLED Led Teknolojileri

Tabela ve Mimari Tasarımda Güvenilir Modül LED

Modül LED teknolojisi; kolay kullanımı, yüksek enerji verimliliği ve uzun ömrü sayesinde tabela, kutu harf, vitrin ve aydınlatma uygulamalarında yaygın olarak tercih edilmektedir. Plastik enjeksiyon gövde içerisinde markalı LED çiplerle üretilen modüllerimiz, dış ortam koşullarına dayanıklıdır.

Reklam ve mimari aydınlatma projelerinde tek tip ışık çıkışı, geniş açı dağılımı ve farklı renk sıcaklıkları ile esnek çözümler sunarız. Kapsüllü modeller IP65 koruma sınıfı sayesinde dış mekanda yıllarca güvenle kullanılır.

Teklif Alın

Özellikler

Teknik Detaylar

Yüksek lümen/watt verimi
Düşük enerji tüketimi, yüksek parlaklık.
IP65 koruma sınıfı
Toz ve suya karşı kapsüllü gövde.
Geniş açı LED lens
Tabela içinde homojen ışık dağılımı.
2700K - 6500K renk sıcaklığı
Sıcak beyazdan gün ışığına seçenekler.
12V DC besleme
Standart trafolarla uyumlu, kolay montaj.
50.000 saate kadar ömür
Bakım maliyetini düşüren uzun ömür.

Kullanım Alanları

Modül LED Nerede Kullanılır?

Tabela

Kutu harf ve çift taraflı tabela aydınlatma.

Vitrin ve Mağaza

Vitrin, raf ve etiket aydınlatma uygulamaları.

Mimari Aydınlatma

Tavan, gölgelendirme ve dekoratif iç mekan.

Reklam Sektörü

Işıklı pano ve totem aydınlatması.

Teknik Özellikler

Modül LED Teknik Özellikleri

Standart modül LED ürünlerimizin temel teknik değerleri. Projeye özel renk sıcaklığı, lens açısı ve kapsül tipi talepleri ayrıca karşılanır.

Modül LED genel teknik özellik tablosu
Besleme	12V DC
Renk sıcaklığı	2700K (sıcak beyaz), 4000K (gün ışığı), 6500K (soğuk beyaz)
Renk seçenekleri	Beyaz tonları; ayrıca mavi, kırmızı, yeşil ve RGB renkli modüller
Koruma sınıfı	IP65 ve IP67 kapsüllü modeller; iç mekan için kapsülsüz modeller
Lens	Geniş açılı mercekli (enjeksiyon lens) veya lenssiz
Gövde	Plastik enjeksiyon; kapsüllü veya kapsülsüz
LED çipi	Markalı LED çip; kendi SMD hatlarımızda dizilir
Montaj	Çift taraflı bant ve vida deliği
Kullanım ömrü	50.000 saate kadar

Çeşitler

Modül LED Çeşitleri ve Seçenekleri

Doğru modül seçimi; uygulamanın derinliğine, montaj ortamına ve istenen ışık karakterine göre yapılır. Modül LED'ler temel olarak lens yapısına, gövde tipine ve renk seçeneğine göre ayrılır.

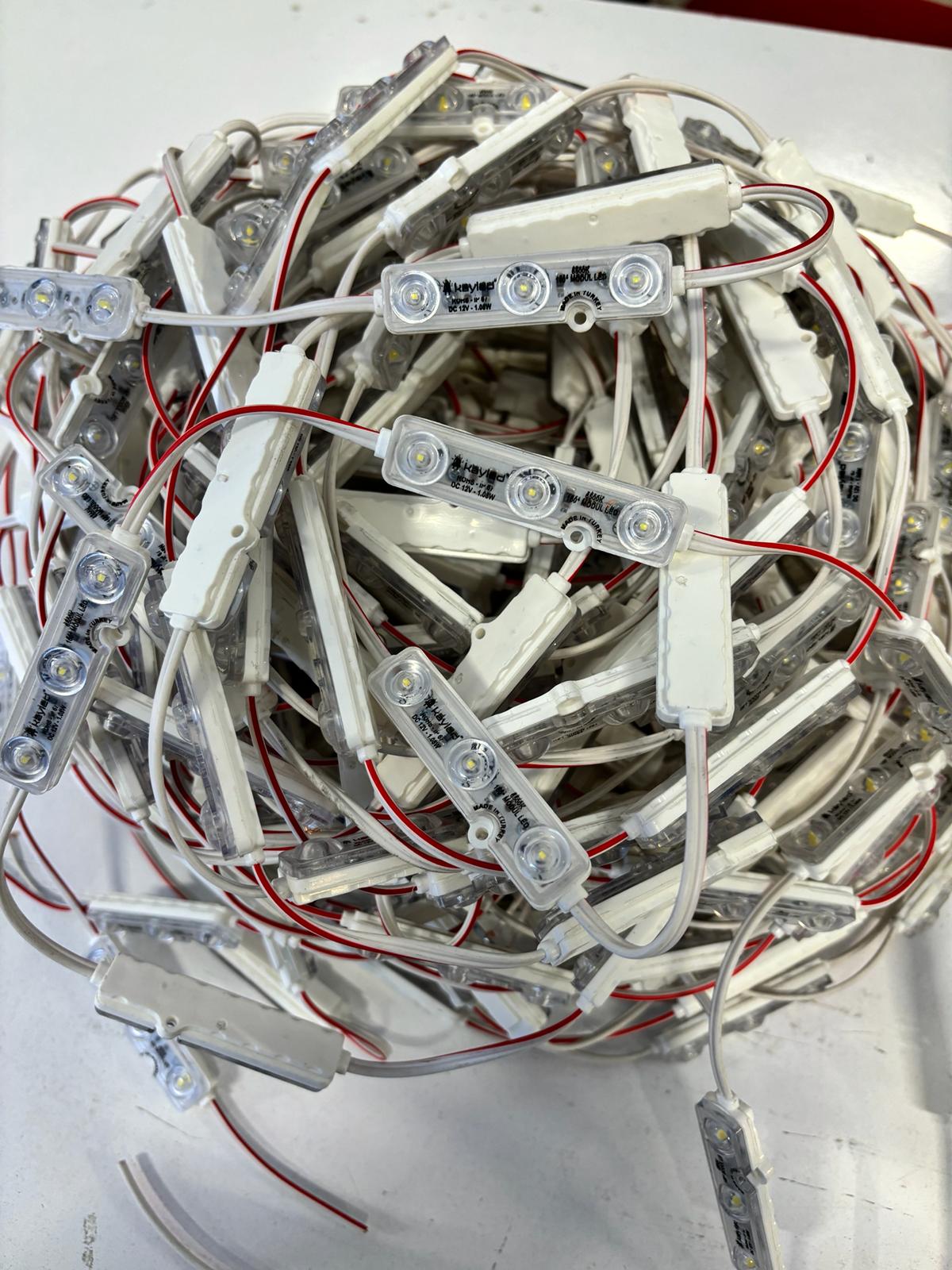

Lensli (Mercekli) Modüller

Optik mercek (enjeksiyon lens) ışığı geniş açıya yayar; sığ kutu harflerde ve büyük yüzeylerde daha az modülle homojen aydınlatma sağlar.

Lenssiz Modüller

Daha noktasal ışık verir; derinliği fazla kutu harflerde ve noktasal vurgu istenen uygulamalarda tercih edilir.

Kapsüllü (IP65 / IP67)

Silikon kapsüllü gövde toza ve suya karşı korur; IP65 ve tam su geçirmez IP67 seçenekleriyle dış mekan tabela ve cephe uygulamalarının standardıdır.

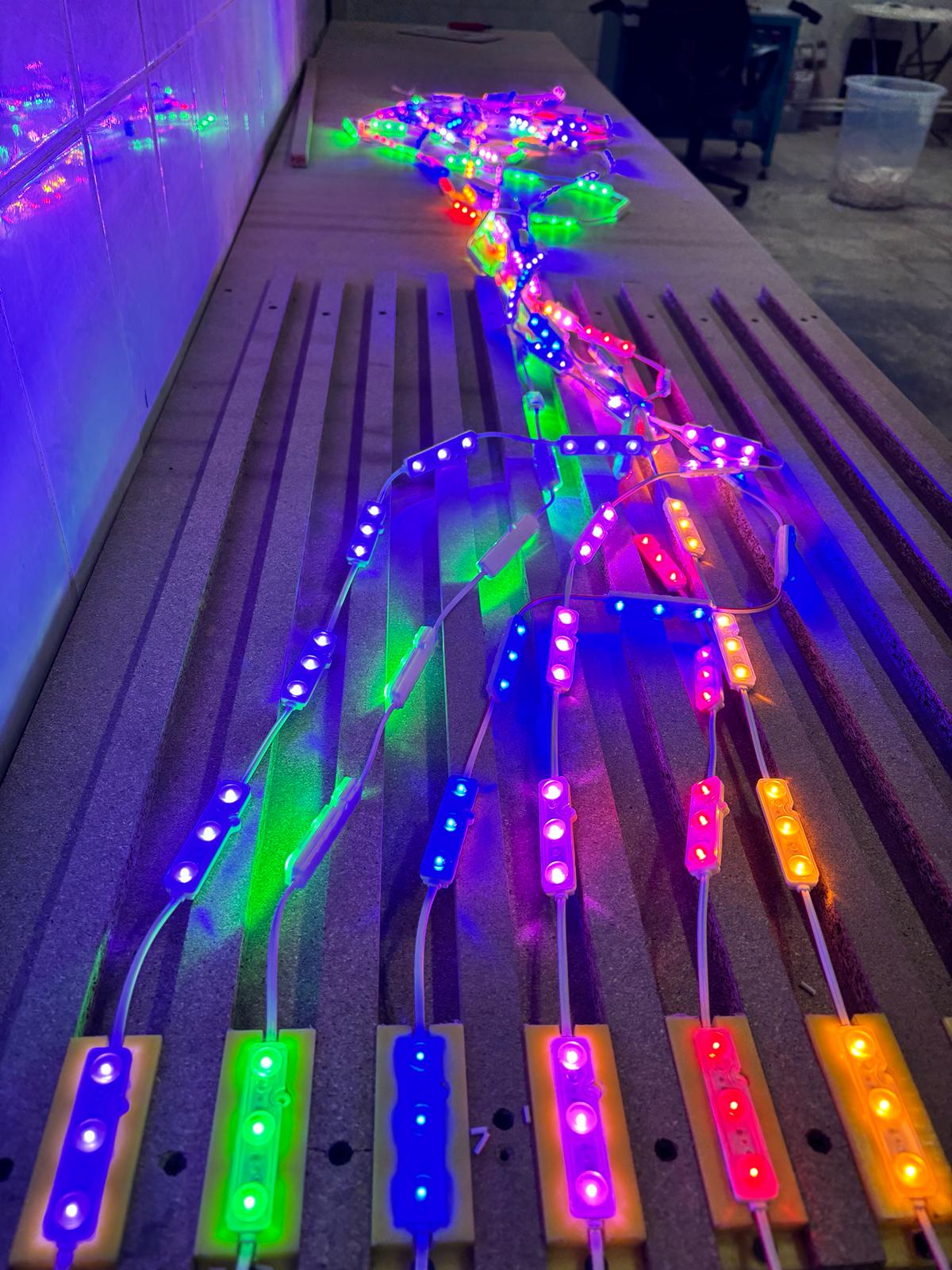

Renk ve RGB Seçenekleri

2700K sıcak beyazdan 6500K soğuk beyaza beyaz tonları; ayrıca mavi, kırmızı, yeşil ve RGB renkli modül seçenekleri.

Tüm modüllerimiz 12V DC besleme ile çalışır; piyasadaki standart tabela trafolarıyla uyumludur. Çift taraflı bant ve vida deliği ile her zemine kolayca monte edilir. Hangi modülün projenize uygun olduğundan emin değilseniz harf derinliği, yüzey ölçüsü ve montaj ortamını paylaşmanız yeterli; mühendis ekibimiz modül tipini ve adetini sizin için hesaplar.

Uygulamaya göre hızlı modül seçim tablosu
Uygulama	Önerilen modül	Renk sıcaklığı
Sığ kutu harf (dış mekan)	Geniş açılı lensli, IP65 kapsüllü	Yüzeye göre 6500K / 4000K
Derin kutu harf / totem	Lenssiz, IP65 kapsüllü	6500K
Vitrin ve raf (iç mekan)	Geniş açılı, kapsülsüz	4000K
Mimari / dekoratif iç mekan	Lensli, kapsülsüz	2700K - 3000K

Pratik Rehber

Tabela Trafosu Nasıl Hesaplanır?

Modül LED'ler 12V DC ile çalıştığı için tabelanın toplam gücüne uygun bir trafo (güç kaynağı) seçilmesi gerekir. Yanlış trafo seçimi; erken arıza, ışık titremesi ve homojen olmayan parlaklığın en sık nedenidir.

Toplam gücü hesaplayın: modül adedi x modül başına watt değeri (ürün etiketinde yazar).
%20 yedek pay ekleyin: sürekli tam yükte çalışan trafonun ömrü kısalır; yük, trafo kapasitesinin %80'ini aşmamalıdır.
Uygun 12V trafoyu seçin: hesaplanan değerin üzerindeki ilk standart trafo gücü doğru seçimdir.

Uzun modül hatlarında hattın sonuna doğru voltaj düşümü yaşanır ve son modüller soluk yanar. Bu nedenle uzun dizileri tek koldan beslemek yerine paralel kollara bölmek ve yeterli kesitte kablo kullanmak gerekir.

Örnek Hesap

Kutu harf tabelada 100 adet 1,2W modül kullanılacaksa:

Toplam güç: 100 x 1,2W = 120W
%20 yedek pay: 120W x 1,2 = 144W
Seçim: 12V 150W trafo

Projenizde emin olamadığınız nokta varsa hesabı birlikte yapalım.

Teknik Destek Alın

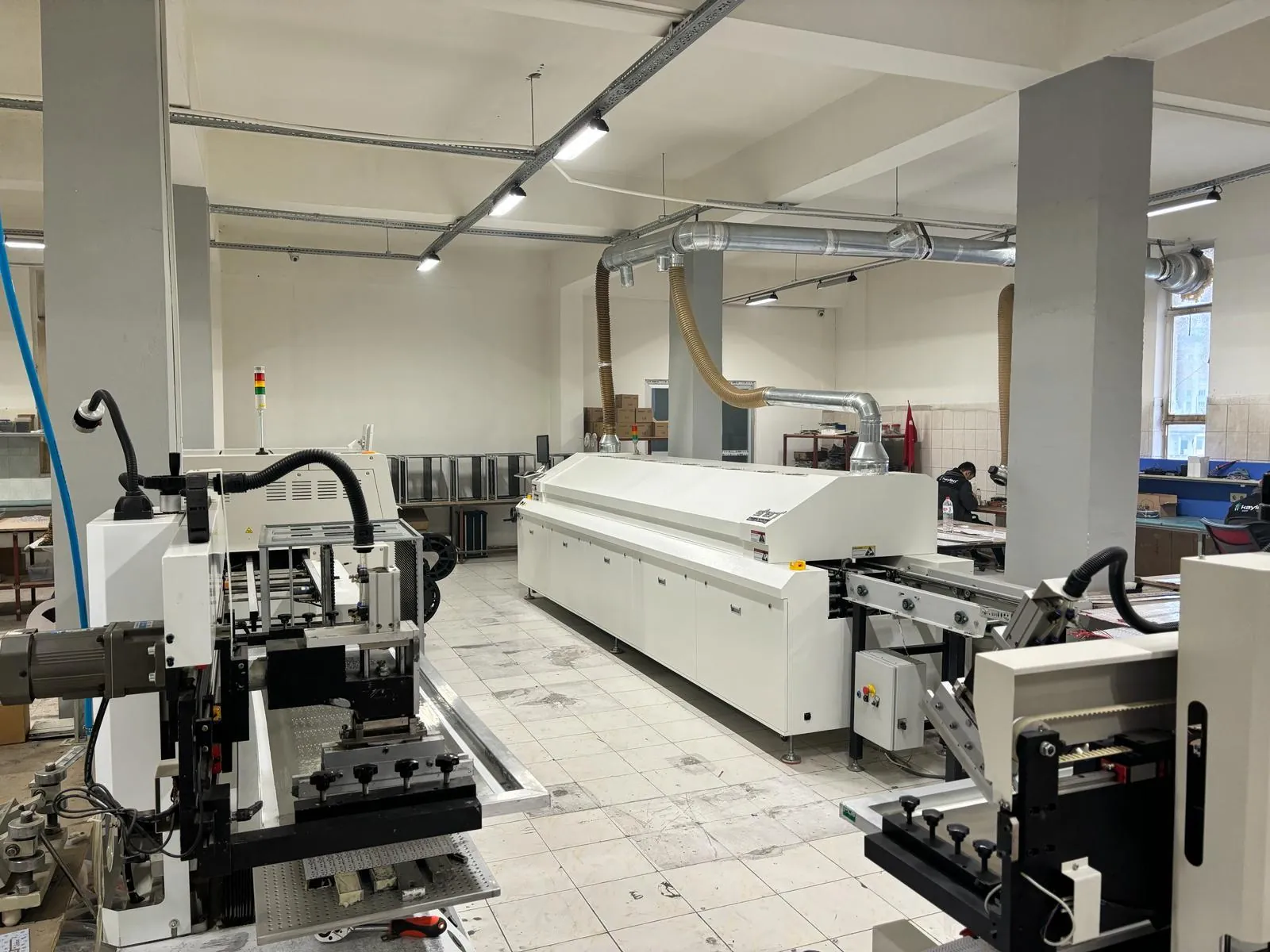

Kayled SMD dizgi hattında modül LED üretimi

Kalite

Kendi SMD Dizgi Hatlarımızda Üretim

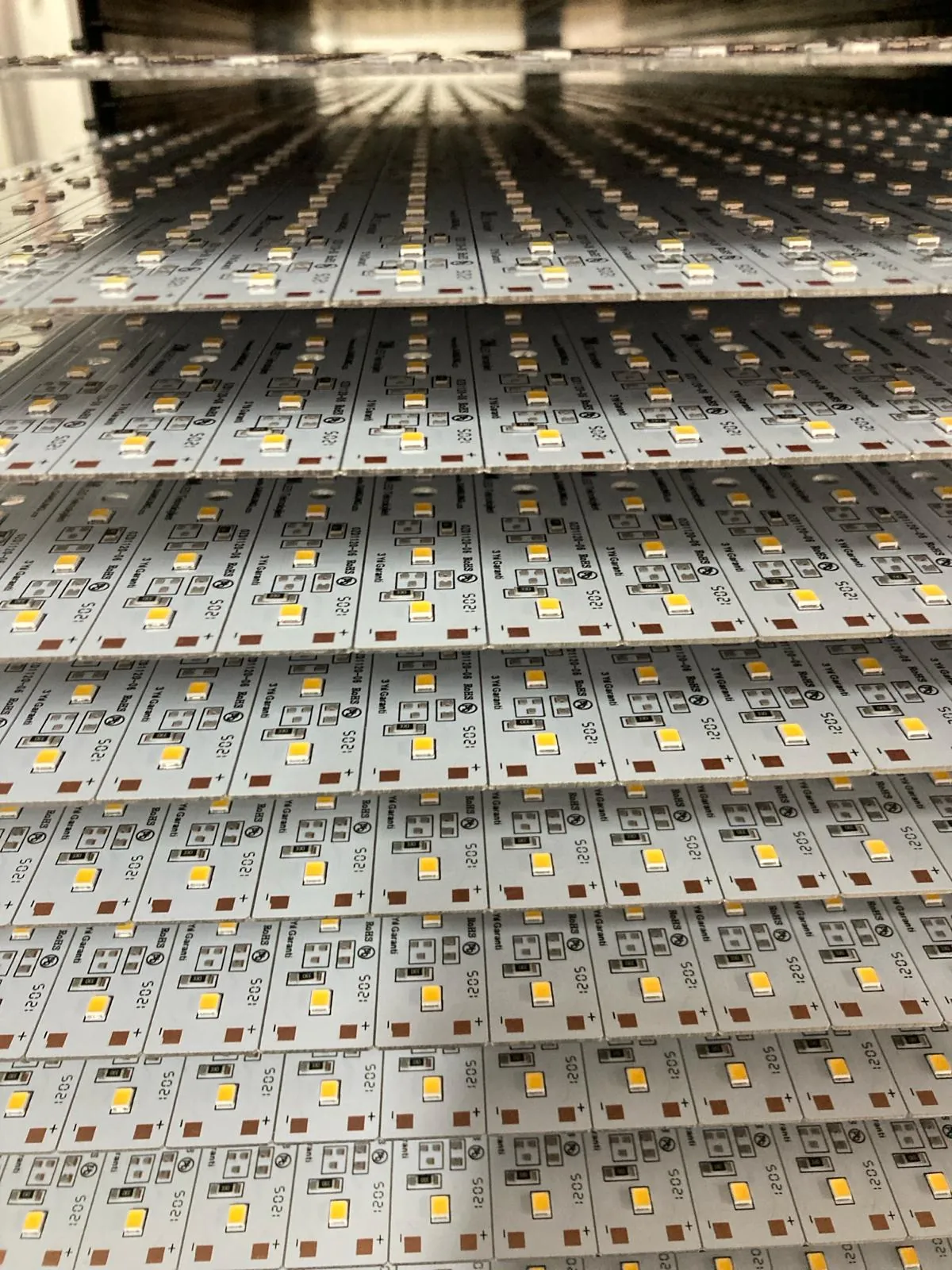

Modül LED'lerimiz hazır ithal ürünler değildir; kartlar, kendi tesisimizdeki 5 SMD dizgi hattında markalı LED çipler ve komponentlerle dizilir. Dizgi sonrası her kart AOI (otomatik optik muayene) kontrolünden geçer; lehim hataları seri üretime ulaşmadan ayıklanır.

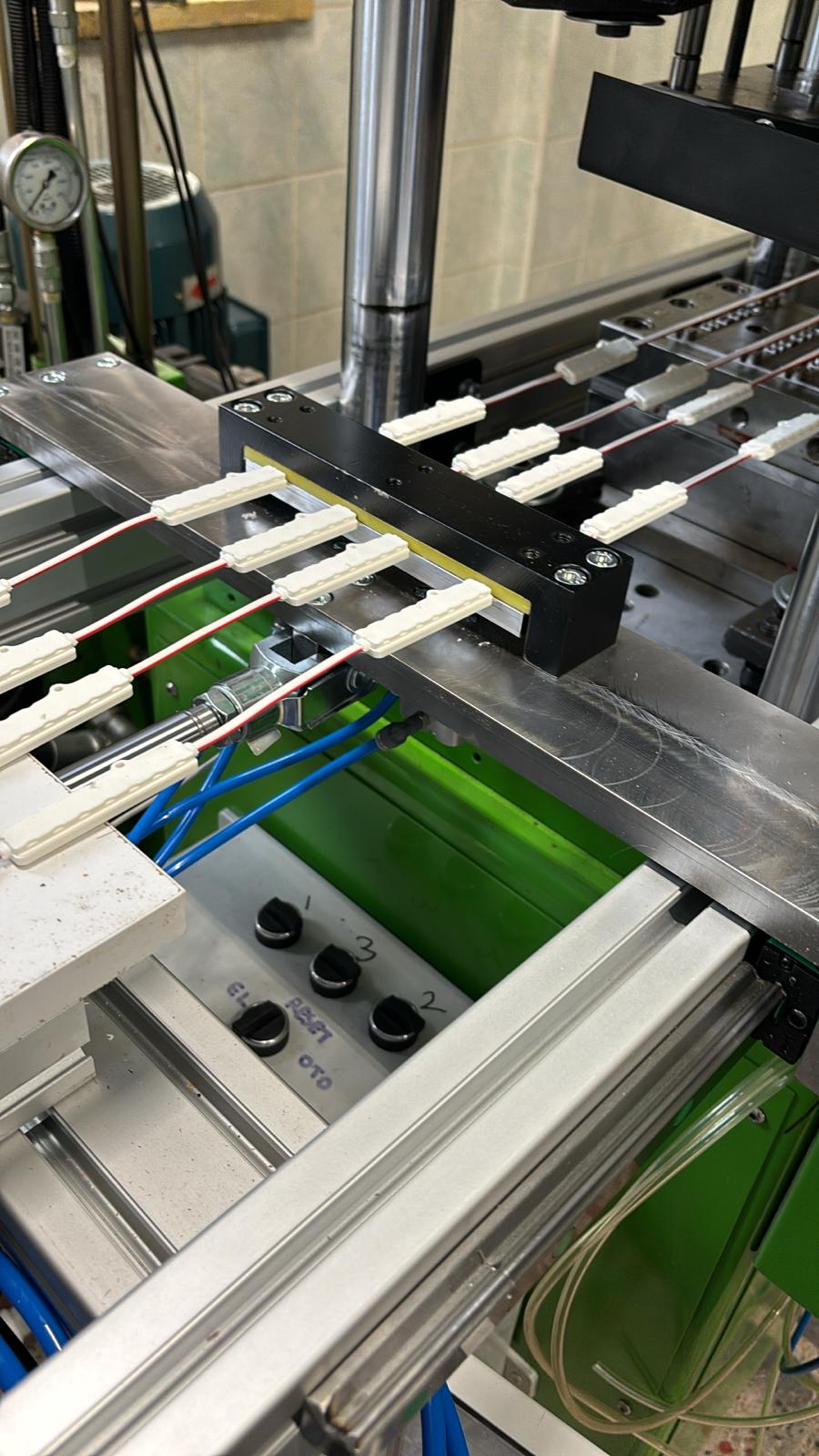

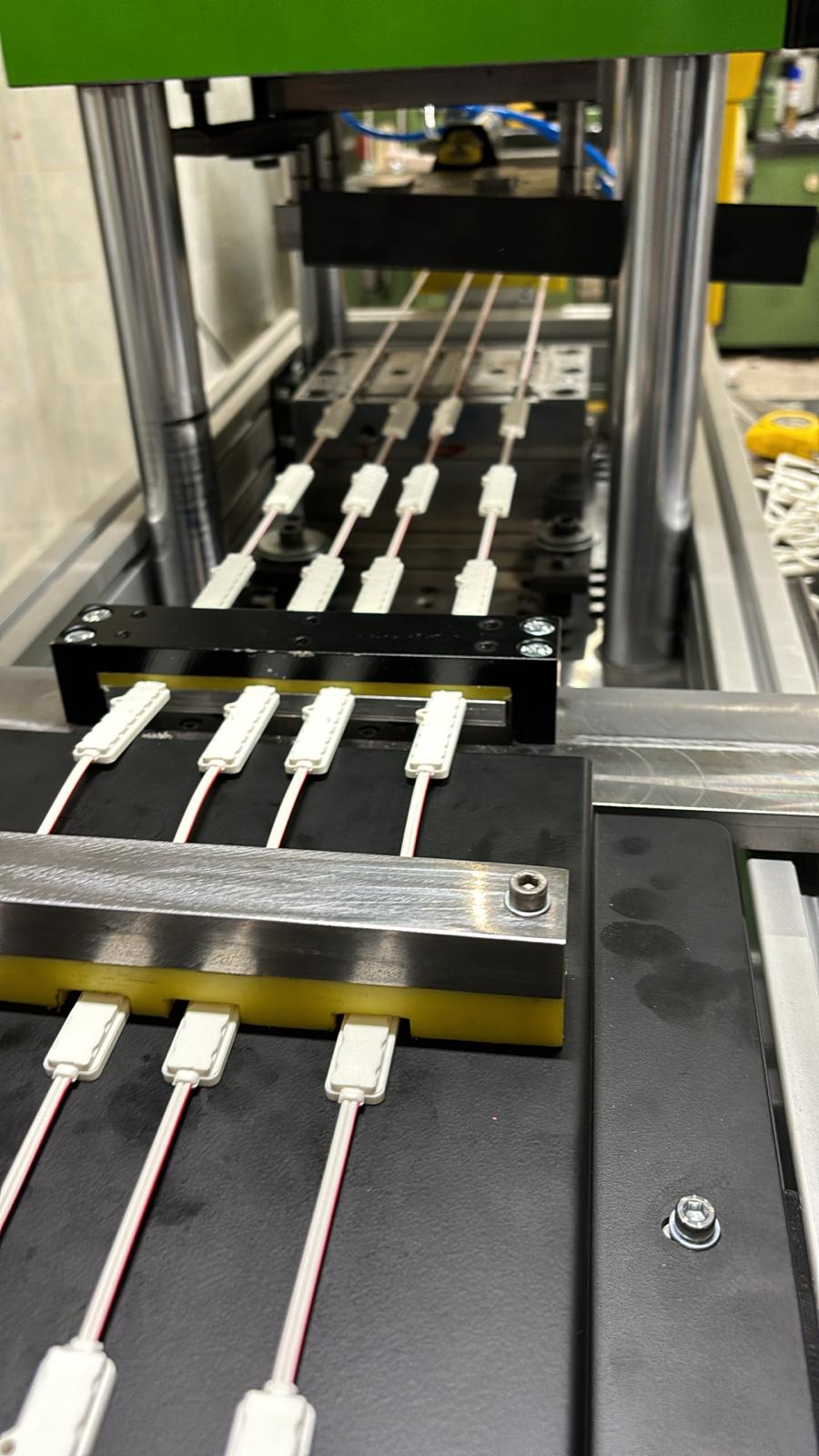

Kapsülleme ve montaj sonrasında modüller fonksiyon testinden geçirilir. 2017'den bu yana üretimin her aşamasını kendi bünyemizde tutmamız; renk sıcaklığı tutarlılığını, parti devamlılığını ve hızlı termini mümkün kılar.

SMD Dizgi Hattımızı İnceleyin

Galeri

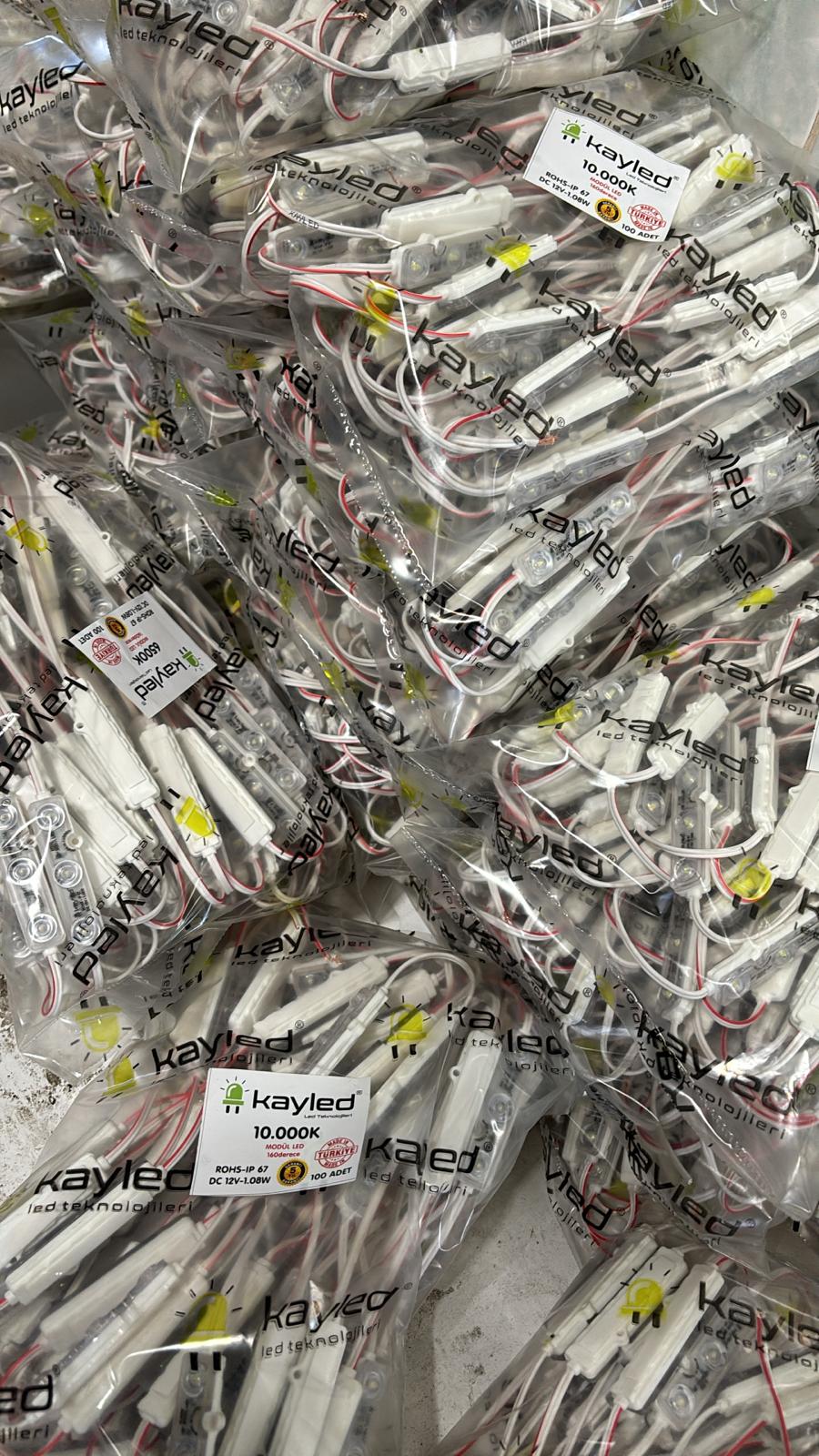

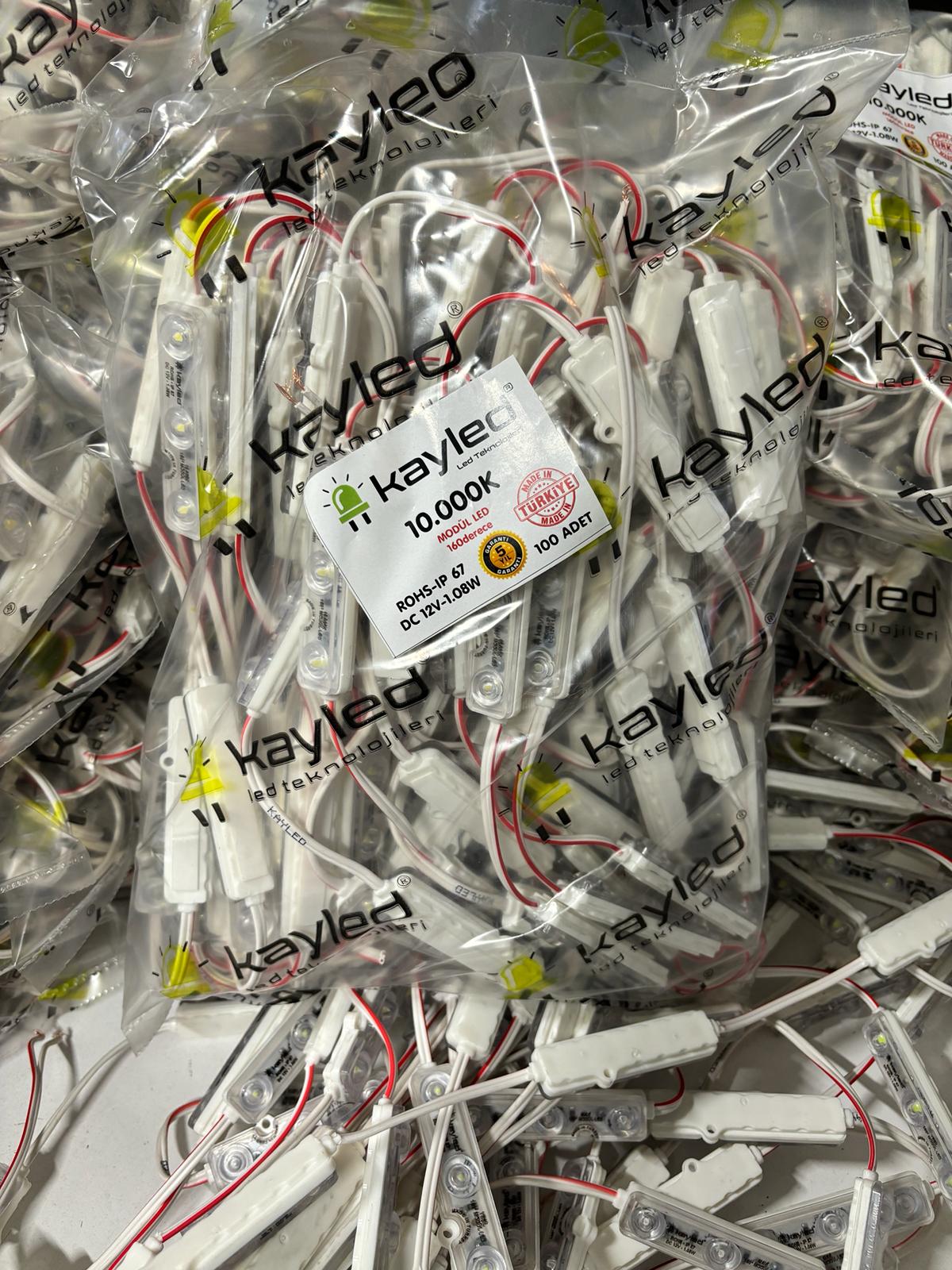

Üretim ve Ürün Görselleri

SSS

Sıkça Sorulan Sorular

2700K (sıcak beyaz), 4000K (gün ışığı) ve 6500K (soğuk beyaz) standart seçeneklerimizdir. Proje gereksinimine göre özel CCT taleplerini de karşılayabiliriz.

Kapsüllü (IP65) modeller dış mekan tabela ve aydınlatmaya uygundur. Doğrudan yağmura maruz kalan uygulamalarda kapsüllü modelleri tercih edin.

Modüllerimiz 12V DC ile çalışır. Toplam watt değerine göre %20 yedek bırakılarak uygun trafo seçimi yapılır; teknik destek isterseniz hesaplama konusunda yardımcı oluruz.

Lensli (mercekli) modüllerde, çoğunlukla enjeksiyon yöntemiyle üretilen optik mercek ışığı geniş bir açıya yayar; sığ kutu harflerde bile gölgesiz, homojen bir yüzey elde edilir. Lenssiz (merceksiz) modüller daha noktasal ışık verir; derinliği fazla harflerde veya noktasal vurgu istenen uygulamalarda tercih edilir.

Genel kural: harf derinliği azaldıkça daha geniş açılı (lensli) modül gerekir; derinlik arttıkça ışık yüzeye ulaşana kadar kendiliğinden yayılır. Harf derinliğini ve yüzey ölçüsünü bizimle paylaşırsanız modül tipini ve adetini birlikte belirleriz.

Modüllerimiz 50.000 saate kadar kullanım ömrü sunar. Doğru trafo seçimi, voltaj düşümünün önlenmesi ve yeterli havalandırma bu ömrün korunmasında belirleyicidir.

Evet. Modüller zincir halinde bağlandığı için arızalı modül kesilip yenisiyle değiştirilebilir; tüm tabelayı sökmek gerekmez. Değişim öncesi enerjiyi kesmek ve aynı tip, aynı renk sıcaklığında modül kullanmak önemlidir.

Fiyatı belirleyen ana etkenler; kullanılan LED çipin sınıfı, lens olup olmaması, kapsül (IP65) tipi ve sipariş adedidir. Ucuz görünen modül çoğu zaman çip ve kapsül kalitesinden ödün verir; toplam maliyeti satın alma fiyatı değil, ürünün sahadaki ömrü belirler. Proje adetinize göre net fiyat için teklif isteyebilirsiniz.

Adet; yüzey ölçüsüne, harf derinliğine ve seçilen modülün lens açısına bağlıdır. Genel ilke, ışık konilerinin yüzeyde hafifçe çakışacağı sıklıkta yerleşimdir. Harf ölçülerinizi ve yüzey malzemenizi bize ilettiğinizde yerleşim planını ve toplam adedi ücretsiz hesaplıyoruz.

Evet. Standart beyaz tonların (2700K-6500K) yanı sıra mavi, kırmızı, yeşil ve RGB renkli modül seçeneklerimiz vardır. RGB modüller; ışıklı pano, totem ve dekoratif uygulamalarda renk değişimi için kullanılır. Projenizdeki renk ihtiyacını paylaşırsanız uygun modülü öneririz.

Kapsüllü modeller suya karşı korumalıdır. Silikon kapsül; LED'i ve kartı neme karşı korur. Yağmura ve neme açık dış mekan tabelaları için IP65, daha yoğun su temasının olduğu uygulamalar için IP67 modeller önerilir. İç mekanda kapsülsüz modeller yeterlidir.

2835 ve 3030, LED çipinin paket (gövde) ölçüsünü milimetre cinsinden belirten standart boyutlardır. 3030 çipler genelde daha yüksek güç ve parlaklığa, 2835 çipler ise yaygın kullanımda dengeli verime sahiptir. Doğru seçim; istenen parlaklık, modül başına watt ve bütçeye göre yapılır. Modüllerimizde markalı LED çip kullanılır; projeniz için uygun parlaklık sınıfını birlikte belirleyebiliriz.

Bağlanabilecek modül sayısı; modül başına watt değerine ve trafo gücüne bağlıdır (yük, trafo kapasitesinin %80'ini aşmamalıdır). Uzunlukta asıl sınır voltaj düşümüdür: tek koldan uzun hatlarda son modüller soluk yanar. Bu nedenle uzun diziler paralel kollara bölünür ve yeterli kesitte kablo kullanılır. Toplam ölçünüzü iletirseniz kol planını ve trafo adedini çıkarırız.
