Elinizdeki telefondan tabeladaki LED modüle kadar her elektronik ürünün içinde, üzerine minik komponentler dizilmiş yeşil bir kart vardır. O kartın üretim yöntemi SMD dizgidir. Bu yazıda; SMD teknolojisinin ne olduğunu, dizgi hattının aşamalarını ve kaliteli dizginin nasıl ayırt edileceğini, teknik terimleri sadeleştirerek anlatıyoruz.
SMD teknolojisi nedir?
SMD (Surface Mount Device), komponentlerin kartın yüzeyine lehimlendiği teknolojidir. Eski yöntemde (THT) komponent bacakları kart üzerindeki deliklerden geçirilirdi; SMD'de delik yoktur, parça doğrudan yüzeydeki pedlere oturur. Bu sayede komponentler küçülür, kartlar yoğunlaşır ve üretim makineleşir. Bugün LED modüllerden bilgisayar anakartlarına kadar elektronik üretiminin standardı SMD'dir.
Aşama 1: Krem lehim baskısı
Çıplak kartın üzerine, üzerinde sadece lehimlenecek noktaların açık olduğu metal bir şablon (stencil) yerleştirilir ve krem lehim bu şablonla karta basılır. Baskının kalitesi tüm sürecin temelidir: eksik pasta soğuk lehime, fazla pasta köprü hatasına yol açar.
Aşama 2: Dizgi (pick and place)

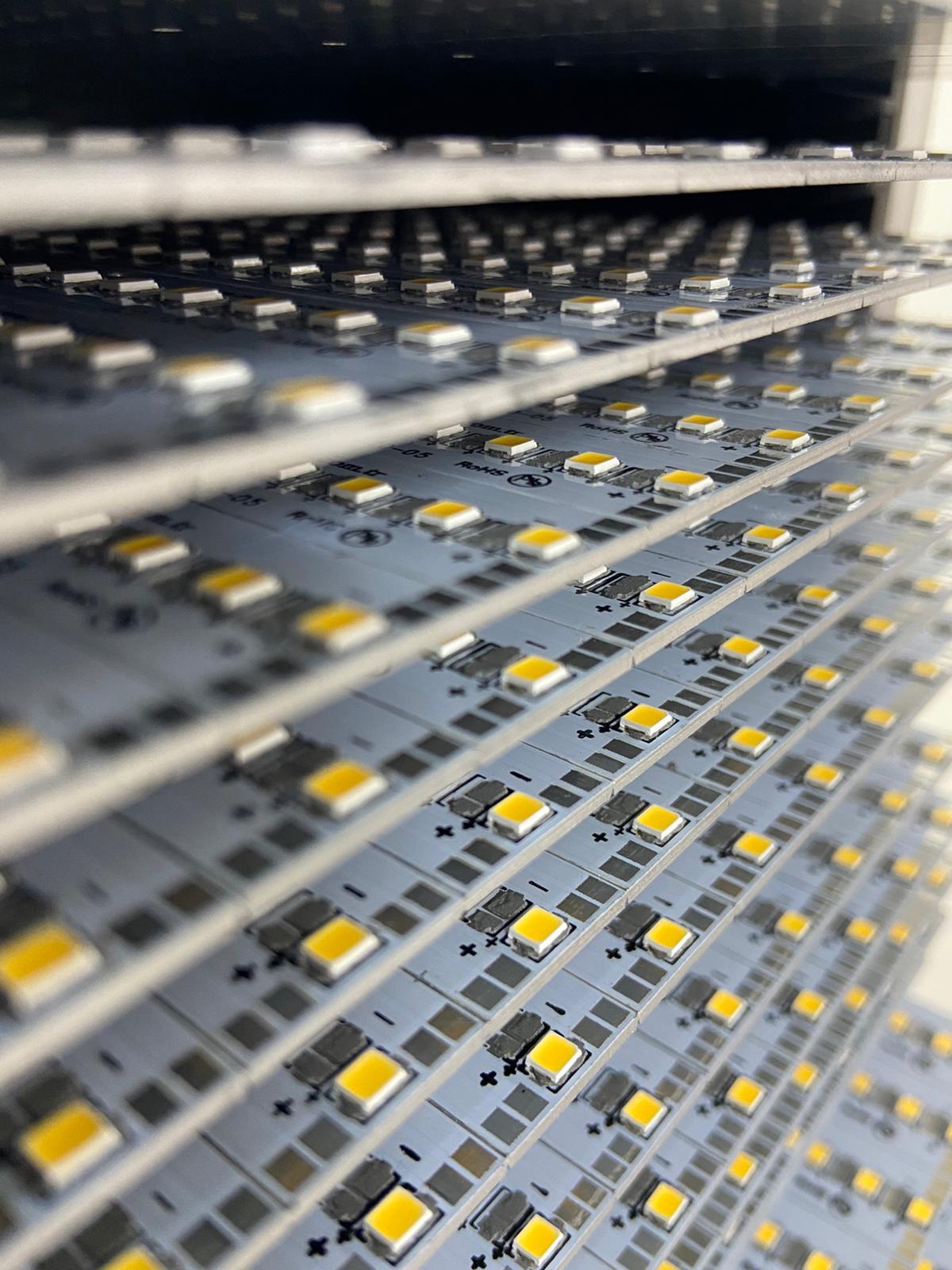

Dizgi makinesi, makaralardan aldığı komponentleri kameralarla hizalayarak kart üzerindeki yerine saniyede birkaç parça hızla yerleştirir. Makinenin hassasiyeti, ne kadar küçük komponent dizilebileceğini belirler; fine-pitch olarak anılan dar bacak aralıklı entegreler ve BGA gibi bacakları altında gizli kılıflar, yüksek hassasiyetli hat gerektirir.
Aşama 3: Reflow fırını
Komponentleri yerleşmiş kart, kontrollü sıcaklık bölgelerinden oluşan reflow fırınına girer. Krem lehim önce ısınır, sonra erir ve soğurken komponentleri karta kalıcı olarak bağlar. Sıcaklık profili kritiktir: yetersiz ısı lehimi tutturmaz, fazlası komponente zarar verir.
AOI kontrolü neden kritik?
Fırından çıkan kart bitmiş görünür; ama mikro ölçekteki hatalar gözle seçilemez. AOI (otomatik optik muayene) cihazı kartı kameralarla tarayarak eksik parçayı, kaymayı, ters yönlü komponenti ve lehim hatalarını tespit eder. AOI'siz dizgi, kalite kontrolü müşteriye bırakmak demektir; bu yüzden hattımızdaki her kart AOI'den geçmeden bir sonraki aşamaya ilerlemez.
THT komponentler ve forçalama
Her komponent SMD değildir. Klemens, konnektör ve bazı güç elemanları bacaklı (THT) kılıflarla üretilir; bu parçalar kartın deliklerine yerleştirilir ve forçalama (dalga lehim) hattında lehimlenir. Modern üretimde iki teknoloji birlikte yaşar: kartın yoğun elektroniği SMD ile dizilir, mekanik bağlantı parçaları forçalamadan geçer. Karma kartlar için her iki hatta da sahip bir üretici, süreci tek noktada tamamlar.
Fason SMD dizgi: kimin için?
Kendi ürününü tasarlayan ama dizgi yatırımı yapmak istemeyen firmalar için fason dizgi en verimli yoldur. Kayled tesisinde 5 dizgi hattı ve 2 forçalama hattıyla, prototipten seri üretime fason dizgi hizmeti veriyoruz; LED kartları kadar farklı sektörlerin elektronik kartları da aynı kalite akışından geçer.
Kart dosyanız hazırsa bize iletin; üretilebilirlik değerlendirmesi ve terminle birlikte dönüş yapalım.
